Descrizione del Converter EU – USA model 01
Convertitore di tensione, condizionatore di rete per apparecchiature americane.
L’apparecchio dispone di un trasformatore di isolamento da 360 VA di potenza, con la capacità di erogare una corrente di 3A continui ad un tensione di 117Vca, alla presa di alimentazione tipica USA.

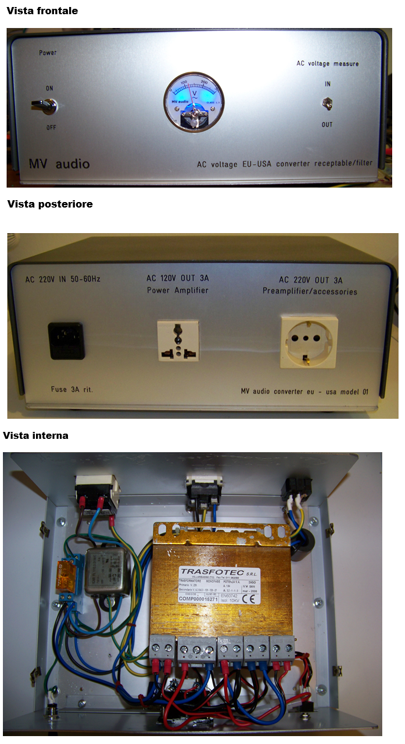

L’aggiunta di una presa indipendente Schuko universale europea, permette di alimentare Preamplificatori o accessori erogando 3A continui ad una tensione di rete 220Vca. Fig.2
L’accensione avviene spostando su ON l’interruttore Power che attiva un rele’ bi polare.
Questa soluzione ha il duplice scopo di isolare l’apparecchiatura e di fornire elevate correnti di spunto al traformatore durante l’accensione,
si evita di utilizzare un interruttore ingombrante che richiede un notevole sforzo per la commutazione.

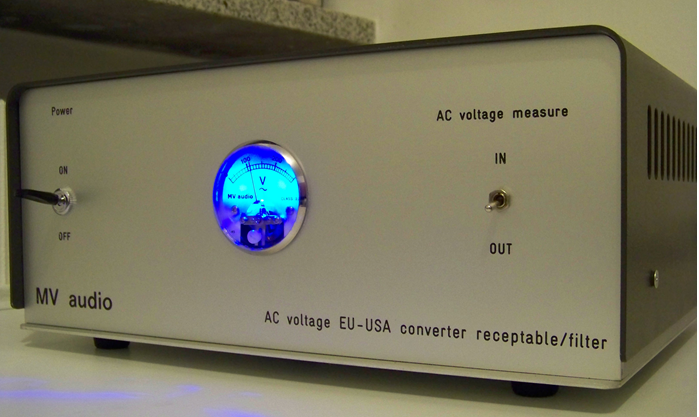

Sul fronte è presente un voltmetro analogico di precisione retro illuminato a LED azzurri.
L’apposito deviatore permette la lettura della tensione d’ingresso rete 220Vca / uscita alla presa USA 117Vca.
L’unita è protetta tramite n°2 fusibili:
- generale sulla vaschetta di alimentazione
- sull’uscita del trasformatore
Filtraggio della tensione di rete, ottenuto con un filtri passa basso anti RF - EMI che assicurano una attenuazione di 40 dB @ 1 KHz e via via crescente fino a circa 75 dB da 100 KHz a 1 MHz.
In particolare il trasformatore con isolamento galvanico funziona da eccellente soppressore di disturbi elettrici ed in radiofrequenza, limita le sovra-tensioni e protegge il carico dalle scariche atmosferiche
.
Caratteristiche tecniche
|
Potenza |
360 VA |
|
Tensione ingresso |
230V a.c. |
|
Tensione / corrente uscita presa USA |
117V a.c. / 3A |
|
Tensione /corrente uscita presa Schuko universale europea |
230V a.c. / 3A |
|
Frequenza |
50/60Hz |
|
Temperatura ambiente |
0° : |
|
Protezioni |
Fusibile su vaschetta 5A |
|
Dotazione standard |
voltmetro analogico con selettore lettura |
|
Dimensioni mm L - H – P PESO |
320X130X250 |
