PRE°1

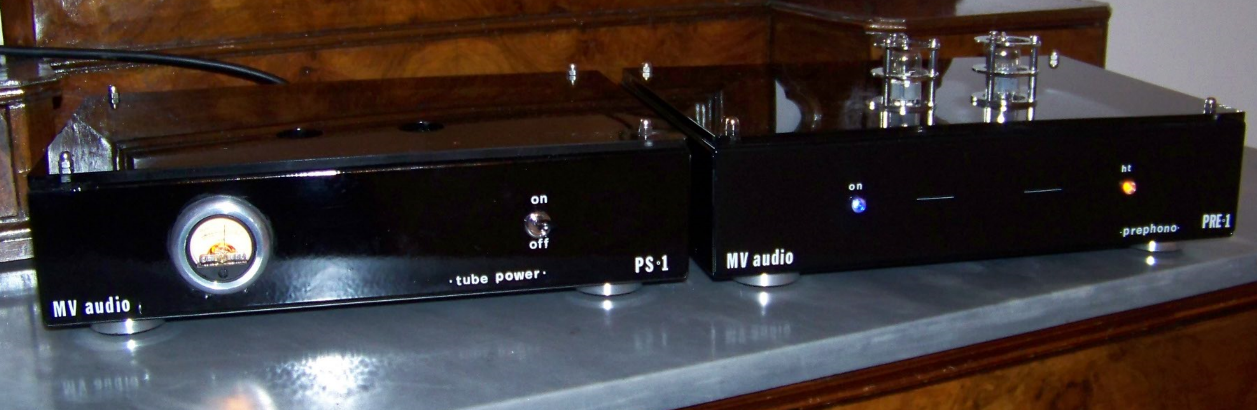

L’unità prephono è composta di due sezioni distinte:
sezione 1 pre adatta a pickup tipo MM ed EQ. RIAA
sezione 2 alimentatore
nella sezione 1 i componenti attivi sono due doppi triodi una ECC83 ed una ECC88 per entrambi i canali L e R.
La ECC88 amplifica il segnale attenuato dal filtro Riaa.
cablaggio realizzato in aria con cavi argentati e saldatura con 4%di Ag
Nella sezione 2 dedicata all’alimentatore il trasformatore tipo R core si occupa di fornire la tensione anodica 2x220V l’alimentazione a 6.3V dei filamenti della rettificatrice e della stabilizzatrice tramite avvolgimenti separati.
L’alimentazione anodica con rettificazione a doppia semionda è svolta dalla EZ81, condensatore di livellamento filtro p greco induttivo, segue il circuito di stabilizzazione gestito dal triodo pentodo ECL82 che stabilizza perfettamente la tensione al valore di 203V
:L’alimentazione a 6,3V continua dei filamenti dello stadio pre è stabilizzata tramite IC 7805 e filtrata a 10000microF
